Meer lucht, minder verlies: kies het juiste profiel

Een goede snelkoppeling is meer dan een aansluitstuk

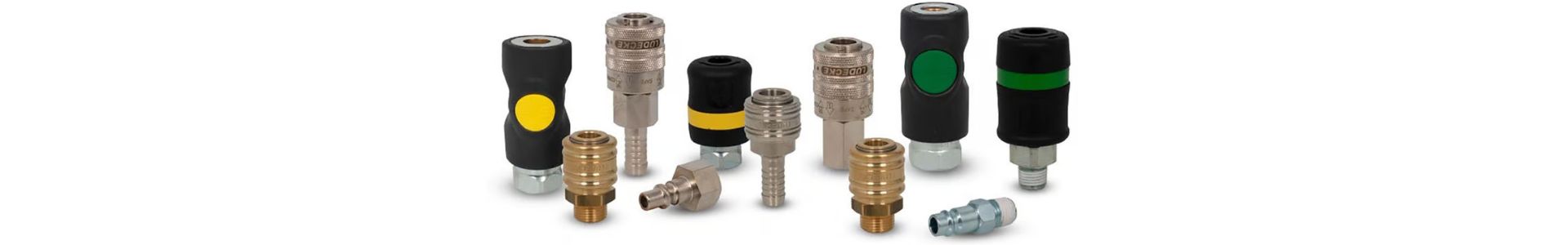

De juiste profielkeuze bepaalt of uw gereedschap optimaal functioneert - of juist kostbare energie verspilt. Bij Techno Brabant helpen we u kiezen tussen de meest voorkomende profielsoorten in de industrie: ORION en EURO 7.2 / 7.8.

Voor een optimale luchtopbrengst gebruikt u altijd een insteeknippel met hetzelfde profiel als de koppeling. Kies voor kwaliteit, kies voor zekerheid. Onze gehard stalen insteeknippels voorkomen beschadigingen, verlengen de levensduur van de koppeling en reduceren lekkages.



ORION 5.5



Toepassing

Het Orion profiel is geschikt voor kleine en middelgrote handgereedschappen in een werkomgeving zoals assemblageplekken, bouw en constructie. Wij adviseren de profielkeuze en de daarbij behorende snelkoppeling af te stemmen op het type gebruik, ofwel het gebruikte gereedschap. Afhankelijk van de uitvoering van de persluchtsnelkoppeling heeft het Orion profiel een doorlaat van tussen de 775 l/min tot 1140 l/min.

Bediening

Een conventionele persluchtsnelkoppeling, kan onder druk afgekoppeld worden. Dit neemt de nodige risico's met zich mee. Een zogenoemde veilige persluchtsnelkoppeling, zal bij ontkoppelen eerst de slangzijde ontluchten voordat de slang uitgenomen kan worden. Persluchtsnelkoppelingen aangeduid met het ISO 4414 | Arbobeeldmerk, zijn veilig en voldoen aan de Arbonorm.

Materiaal eigenschappen

Naast de keuze tussen messing en messing vernikkelde persluchtsnelkoppelingen, is er ook een keuze in uitvoering van de insteeknippels. Een messing insteeknippel heeft als groot nadeel dat deze kwetsbaar is, vanwege het zachte materiaal. Als de slang met de insteeknippel op de grond valt, kan er een braam ontstaan. Deze braam kan vervolgens bij het aankoppelen de afdichting van de persluchtsnelkoppeling beschadigen. Er bestaan ook messing vernikkelde en messing verzinkte insteeknippels. Wij adviseren om te kiezen voor een gehard stalen insteeknippel. Hiermee verlengt u de levensduur van de persluchtsnelkoppeling.

Uitwisselbaarheid

Onze persluchtsnelkoppelingen zijn qua profiel, uitwisselbaar met: Aro 210; Cejn 300; Gromelle GD16400; Hansen 20/4 RO; JWL 512, 522, 532, 572; Legris C9000 94-A06; Oetiker SC A1; Orion 44516; 44526; Rectus 14, 22; Tomco 100; Transair CP-A1

EURO 7.2 EN 7.8



Toepassing

Het Euro 7.2 (7.4 en 7.8) profiel is geschikt toepassingen waar een grote luchtopbrengst gewenst is. Het profiel wordt veel gebruikt in een werkomgeving zoals automotive, industrie en in bouw en constructie. Wij adviseren de profielkeuze en de daarbij behorende persluchtsnelkoppeling af te stemmen op het type gebruik, ofwel het gebruikte gereedschap. Afhankelijk van de uitvoering van de persluchtsnelkoppeling en insteeknippel heeft het Euro profiel een doorlaat van tussen de 1100 l/ min tot 2000 l/min. In vergelijk met een Orion profiel, voor een vergelijkbare persluchtsnelkoppeling, bijna een verdubbeling in luchtopbrengst.

Bediening

Een conventionele persluchtsnelkoppeling, kan onder druk afgekoppeld worden. Dit neemt de nodige risico's met zich mee. Een zogenoemde veilige persluchtsnelkoppeling, zal bij ontkoppelen eerst de slangzijde ontluchten voordat de slang uitgenomen kan worden. Persluchtsnelkoppelingen aangeduid met het ISO 4414 | Arbobeeldmerk, zijn veilig en voldoen aan de Arbonorm.

Materiaal eigenschappen

Naast de keuze tussen messing en messing vernikkelde persluchtsnelkoppelingen, is er ook een keuze in uitvoering van de insteeknippels. Een messing insteeknippel heeft als groot nadeel dat deze kwetsbaar is, vanwege het zachte materiaal. Als de slang met de insteeknippel op de grond valt, kan er een braam ontstaan. Deze braam kan vervolgens bij het aankoppelen de afdichting van de persluchtsnelkoppeling beschadigen. Er bestaan ook messing vernikkelde en messing verzinkte insteeknippels. Wij adviseren om te kiezen voor een gehard stalen insteeknippel. Hiermee verlengt u de levensduur van de persluchtsnelkoppeling.

Uitwisselbaarheid

Onze snelkoppelingen zijn qua profiel, uitwisselbaar met: Atlas Copco QIC 10SE; Cejn 320, Festo KD; Hansen 24CC; JWL 510, 520, 530, 540, 550, 570; Legris C9000 94-E07; Oetiker SC C; Rectus 25, 26; Transair CP-E4. 22; Tomco 100; Transair CP-A1

Brochure

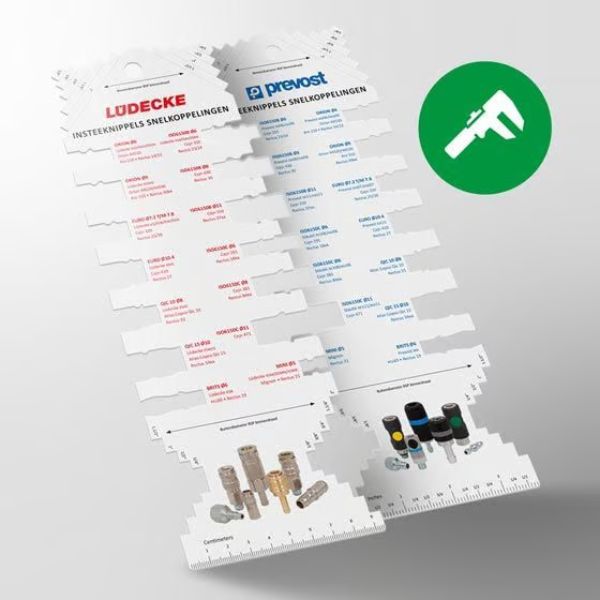

Meten is weten

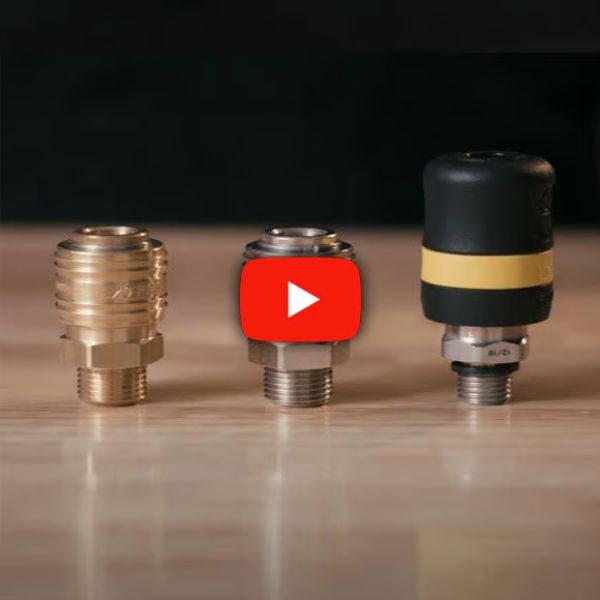

Keuzestress?
